BYQ5R新款隔离导轨型双电源自动切换开关(PC级)

产品概述

双电源自动转换开关是新开发的微型家用电源转换开关。该开关主要用于测试主电源或备用电源是否正常。当正常电源异常时，备用电源会立即启动开始工作，从而确保电源供给的连续性，可靠性和安全性。该产品专为家用轨道式安装而设计，专门用于PZ30配电箱。

双电源自动转换开关适用于50或60Hz额定400V交流电的应急供电系统。BYQ5R有构造坚实，转换可靠，安装维护方便以及寿命长的特点。广泛用于各种无法持续停电的场合，既可靠电工作，又可手动操作。BYQ5R是由TSE和控制器组成。

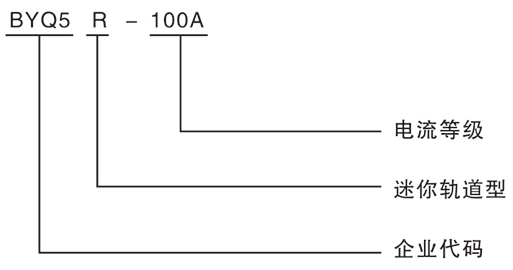

型号含义

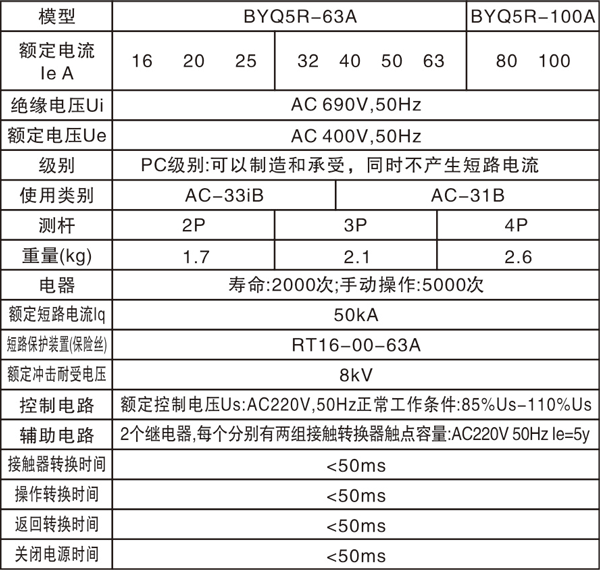

基本参数

正常运行时间与安装条件

周围空气温度

温度上限不超过40℃，下限不低于-5℃，24h内平均温度不高于35℃。

海拔高度

安装地点的海拔不应高于2000m

大气条件

当上限温度达到40℃，安装场地相对湿度不该超过50?当温度为下限温度-5℃，相对湿度较高，例如：温度25℃，相对湿度则为90?由于温度变化，应采取特殊措施处理产品表面偶尔产生的凝结现象。

污染等级

BYQ5R污染等级符合指定等级

安装类别

BYQ5R的安装类型是符合指定类别

安装条件

BYQ5R可垂直安装在控制柜或配电柜中。确保安装的距离符合图示1中的要求。

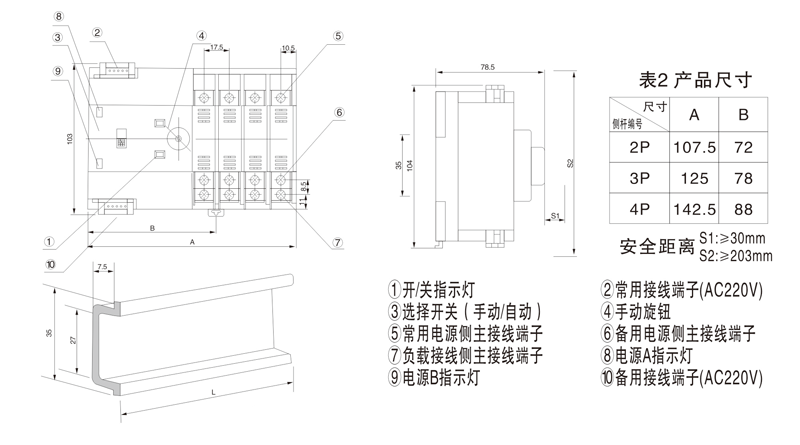

外观尺寸与产品尺寸

注意事项

手动/自动操作

BYQ5R可以保证在电路操作中的发电和断电的性能，但对于手动操作，由于发电和断电速度或操作员的差异，BYQ5R并不能保证上述性能。在手动发电和断电时过程中，可能会出现过量的银合金损耗。因此，当所有的电源切断检查和维护操作系统和触点时，只需将选择开关位到手动位置即可。一般情况下，请将选择开关拉到自动位置。当手动操作时，将选择开关拉到手动位置。手动操作完成后，将选择开关从手动位置拉到自动位置。

控制电路

BYQ5R将瞬间活跃起来。转换完成后，控制电路中的线圈会被内部转换器断开。额定电压80?10?下，线圈可以正常运行。电压过低会导致线圈发热甚至自燃。

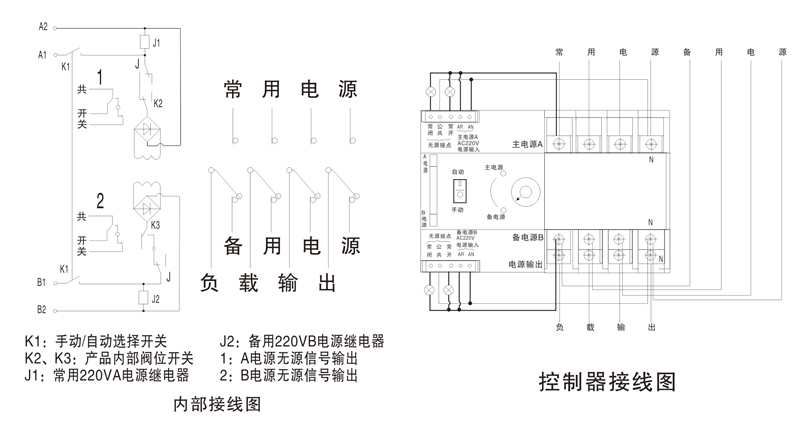

接线图

安装与接线

确保专业人员在安装和布线前阅读本说明书。

安装前请检查BYQ5R的完整性。然后用操作手柄打开和关闭BYQ5R，检查传动装置的灵活性并检测正常和备用电源每个阶段负载的生成和断开条件。

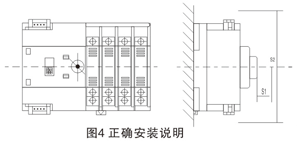

正确安装步骤见图。商标在产品的前面。如因线路及其他原因未能按正确步骤进行安装，请与我们联系。安全距离S1，S2应该不低于图1和图2中的标注.（详情见旁边图示）

检测控制电压：50Hz，AC220V.控制电路中线圈不能太长。铜丝的切面面积不宜大于2.0mm2。

根据配电系统安装的要求，请配备适当的断路器，确保工作人员和设备的安全。

维护、检查和储存

维修和检查应由专业人员操作，提前将所有电源切断。

为确保BYQ5R的良好性能，初次维修和检查应在使用后6个月内进行，并至少每年维护和检查一次。在安装条件苛刻的场合，应增加维护和检查频率。

维护和检查项目

a.请在发生故障时清除灰尘和污垢。

b.请检查电触点接触部件是否变形和损坏，清除附着在表面和周围烧焦的金属颗粒。

c.接触面上的铁锈、酸化和灰尘可能导致接触不良，请多次手动操作，必要时测量接触电阻。

d.因长期受潮以及处于悬空的状态中，使用前请将BYQ5R擦干。去除灰尘和污垢后，使用500V兆欧表测量绝缘电阻正常供应，交替供电，负载侧杆，包括带电部件和金属板之间的绝缘电阻。而且绝缘电阻应不小于10MQ。

BYQ5R应存放在与正常工作环境相当的环境中，具有防尘、防潮和防磕碰措施。
