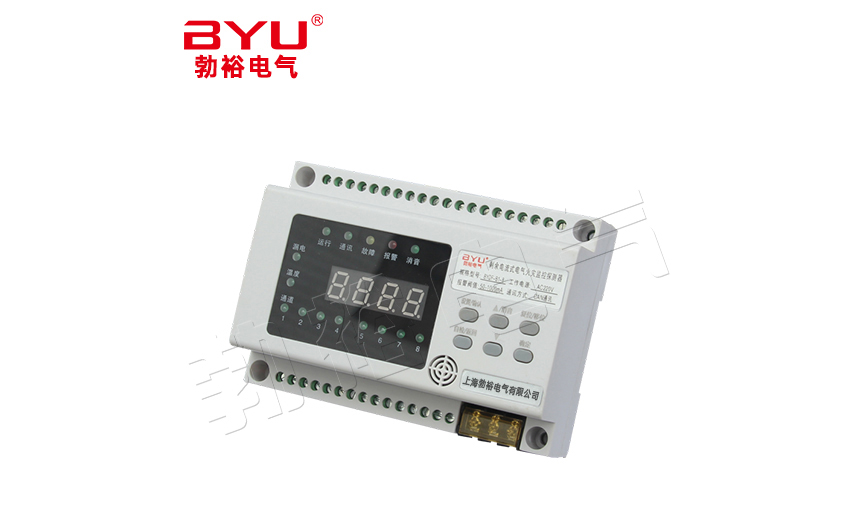

BYDF-A1单路导轨式火灾监控探测器

适用范围

分体式剩余电流式电气火灾监控探测器是一种集过电流、剩余电流、温度的检测、颈警、报警、消防联动及通讯等多种功能于一体，且具有智能化分析能力的新型防火设备。当供电设备发生电气事故时，探测控制器能发出报警声及时提醒工作人员检查故障。排除可能发生的电气隐患，防止事故发生。

分体式剩余电流式电气火灾监控探测器适用于小区楼房、医院、图书馆、机房、集贸商场、公众文化娱乐场所、餐厅旅社、集体宿舍、学校、文物保护单位、工厂车间、普通仓库等区域用电安全防火保护。但不适用于易燃易爆和强虞蚀性环境。

分体式剩余电流式电气火灾监控探测器既可以为相对独立的用电区域作保护而单独安装，也可以联网组成电气火灾监控报警系统。

分体式剩余电流式电气火灾监控探测器执行**标准GB/14287.2-2005《剩余电流式电气火灾监控探测器》。

用途、特点和定义

我公司生产的剩余电流式电气火灾监控探测器适用于小区住宅、大厦、厂矿、学校、宾馆等人员密集地方的配电设备中。监控保护剩余漏电造成的火灾事故，控制器一旦收到某防区用电设备有漏电，便发出声光报警，并立即切断负载电源，同时向上机或消防联动中心发送报警故障地址，把漏电造成的火灾事故消灭在萌芽状态之中，保护用电安全。

电气火灾监控探测器可单独使用或装于配电柜中使用，也可以多个监控探测器组网使用，小电流等级的产品也进合别墅与家庭小范围用户使用。监控探测器，不能使用在具有粉尘及导电尘埃、腐蚀性、易燃易爆等有害气体及雨雪侵袭的地方或场所。

电气火灾监控系统的定义；当被保护线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号并能指示报警部位的系统。

电气火灾监控监控系统是由电气火灾监控探测器、监控设备、监控组网软件、总线通讯设备等组成。

电气火灾监控设备-一能接收来自电气火灾监控探测器的报警信号、发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。

电气火灾监控探测器--探测被保护线路中的剩余电流、等电气危险参数变化的探测器。

分体式-一监控探测器模块与漏电互感器、分离脱扣断路器彼此是分开的产品，其中分离脱扣断路器可由用户自行选配。

一体式--集监控探测器、漏电互感器、带分离脱扣的断路器于一体的产品，断路器用户无需另配。

基本功能

1、实时监测

分体式剩余电流式电气火灾监控探测器液品型能够实现中文实时监控受控回路剩余电流、温度等运行参数，并实时显示。

2、报警保护功能

分体式剩余电流式电气火灾监控探测器能够探测回路的剩余电流温度。如果越限发出声光信号报警，能在规定时间内切断供电回路（也可以设置为不切断），以保证安全用电。

3、预警功能

分体式剩余电流式电气火灾监控探测器具有预警功能，当受控回路中的剩余电流、温度达到事先设定的预警值时，只发出预警光信号。使操作人员可以及时处理配电主目路的异常情况，减少不必要的跳闸与避免故障的发生。

4、通讯功能

分体式剩余电流式电气火灾监控探测器配有CAN总线通讯接口。通过CAN总线可以与本公司的架空设备主机进行组网通讯，实现远程管理、维护，控制。

5、消防联动功能可与消防控制中心主机联动。实现远程切断负载电源，并有反馈信号给消防控制中心报警。

注意事项

1、每日操作“试验”或“复位”按钮，并确认试验正常，以保证探测器处于正常工作状态。

2、报警发生时，应先做“消音”处理，观察指示灯与显示屏内容，判断故障类型，再对供电电路进行隐患排除，隐患排除以后进行复位操作，使探测器恢复正常工作状态。

3、每次故障处理后，应对发生故障的时间、类型及处理方式等内容进行记录，以便日后查询。

4、产品保修一年，未经本公司同意，任何人员不得拆开探测器或进行维修。

5、按**标准GB13955-2005规定，本装置的工作年限为六年，届时应予更换。

6、分体式剩余电流电气火灾监控探测器应在其主要技术特性下工作，探测器属于精密仪器仪表类，应避免冲击、碰撞，严禁雨水淋湿。

产品型号及其含义

主要技术参数
