BYQ1A系列CB级双电源自动转换开关

产品特点

体积小、结构简单、外形美观、具备6A-630A规格、操作方便、使用寿命长、2极、3极、4极开关均可提供。

开关带有机电联锁保护，确保自动转换开关可靠工作，互不干涉。

开关能带负载自动转换，紧急时可采用手柄进行手动切换。

控制器保护熔断器分断能力为50KA，提高了配电安全。

在手动与自动运行方式间加有联锁，保证自动情况下不可手动操作。

执行断路手柄折断、触头粘接或负载故障（过载、短路）时自动需换开关不切换、真正实现机电联锁。

MCB型自动转换开关驱动机构擒纵由叉型改为凹型，解决了MCB加工手柄断裂、MCB闭合不同步等故障，恢复了MCB速合，速断的功能，有效提高了产品机械寿命。

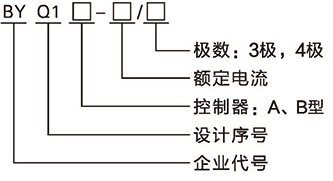

产品型号及其含义

产品功能说明

自投自复：当常用电源正常时，控制器发出指令，常用电源控制断路器合，备用电源控制断路器分，自动转换开关电器处于（1，0）当常用电源异常时，控制器发出指令，常用电源控制断路器分，备用电源控制断路器合，自动转换开关电器处于（0，1）当常用电源恢复正常时，控制器发出的指令，常用电源控制断路器合，备用电源控制断路器分、自动转胸开关电器又处于（0，1）、状态。

自投不自复：当常用电源正常时，控制器发出指令，常用电源控制断路器合，备用电源控制断路器分，自动转换开关电器处于（1，0）当常用电源异常时，控制器发出指令，常用电源控制断路器合，备用电源控制断路器合。自动转换开关处于（0，1）当常用电源恢复正常时自动转换开关电器又处于（0，1）状态，只有备用电源断电，才能使常用电源控制断路器合，备用电源控制断路器分，自动转换关电器又处于（1，0）状态。

互为备用：当常用电源正常时，控制器发出指令，常用电源控制断路合，备用电源控制断路器分，自动转换开关电器处于（1，0）当常用电源异常时，控制器发出指令，常用电源控制断路器分，备用电源控制断路器合。自动转换开关处于（0，1）当常用电源恢复正常时！自动转换开关电器又处于（0，1）状态，只有备用电源断电，才能使常用电源控制断路器合，备用电源控制断路器分，自动转换开关电器又处于（1，0）状态。

指令（消防）复位（消防指令切非）：无论自动转换开关电器处于何种状态，消防中心发出切非指令，使自动转换开关电器常用电源控制断路器和备用电源控制断路器全部分闸，开关处于（O，O）状态。

反馈信号：反映自动转换开关电器两台控制断路器工作状态的信号，一般从控制断路器辅助触头取出信号。

电网-电网：自动转换开关电器电源取自两路电网电源。

电网-发电机：自动转换开关电器电源取电网电源和发电机。

联络型：联络型自动转换开关电器有三台塑壳断路器组成。其中，QA和QB塑壳断路器分别由两路电源或两段母线电源供给，QC塑壳断路器在QA和QB输出端联络。当其中任意一路电源出现故障，该断路器分闸，QC断路器合闸，通过该断路器联络，从另一路电源供电，当故障消除，联络断路器分闸，故障电源断路器重新合闸。自动转换开关电器恢复正常工作。

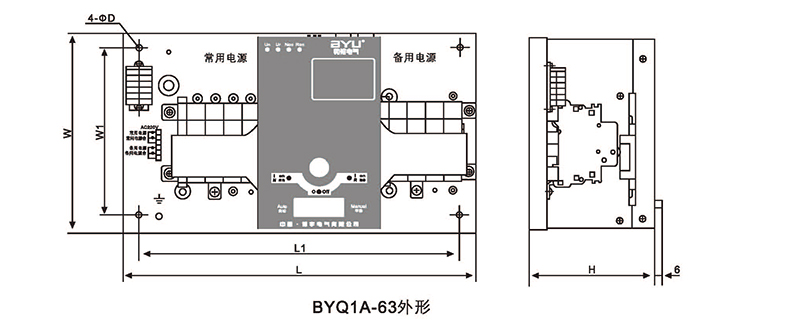

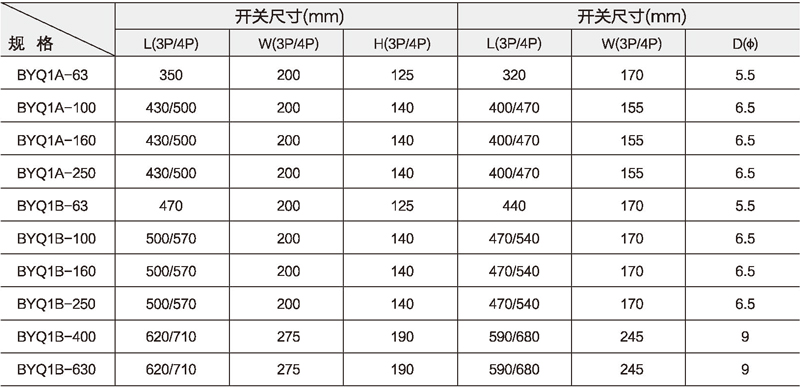

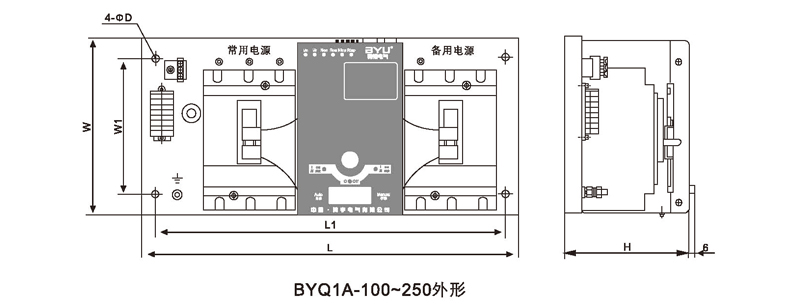

外形及安装尺寸
