BYQ9系列PC级双电源自动转换开关

控制器功能介绍

A型控制器功能

主要为市电一市电型，适用于两路市电主、备系统。当主供电回路断相或失压开关自动投入备用供电回路：当主供电回路恢复供电，开关将负荷自动投主供电回路。

B型控制器功能

主要为市电一市电型，适用于两路市电主、备用系统。当主供电回路出现失压、断相及欠压等故障后开关自动投入备用供电回路（可调整延时）：当主供电回路供电恢复正常，开关将负荷自动投主供电回路（可调整延时，自投自复模式）。控制器还可设定自投不自复和互为备用模式。

C型控制器功能

主要为市电一发电机型，适用于市电为主供电回路、发电机为备用供电回路系统。当主供电回路出现失压、欠压及断相等故障后控制器发出启动发电机信号，当发电机电压正常后控制器将负荷自动投入发电机供电回路。当主供电回路供电恢复正常，控制器将负荷投入主供电回路同时断开发电机启动信号。

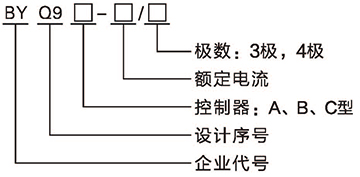

产品型号及其含义

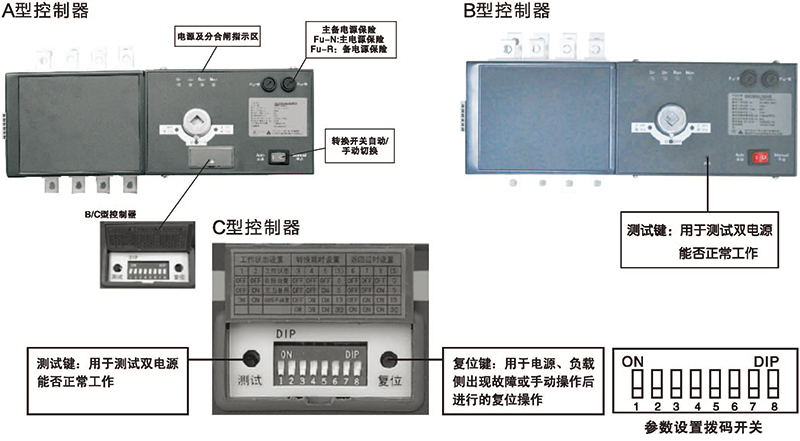

示意图

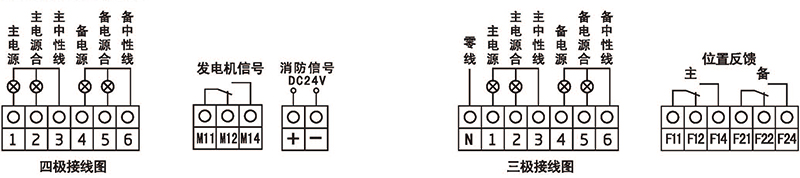

使用及接线说明

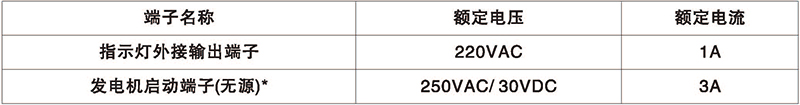

外接端子电气参数

延时时间及工作状态的设定

转换延时t1:0，5，15，30s

返回延时t4：0，5，15，30s

工作状态：自投自复、互为备用、自投不自复

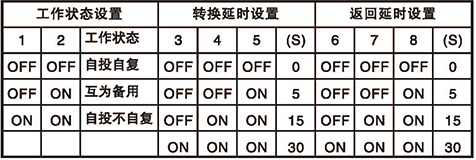

B型控制器动作参数设置

指示灯

Un指示灯：常亮常用电源正常，闪亮常用电源故障

Ur指示灯：常亮备用电源正常，闪亮备用电源故障

Non指示灯：灯亮常用电源闭合

Ron指示灯：灯亮备用电源闭合

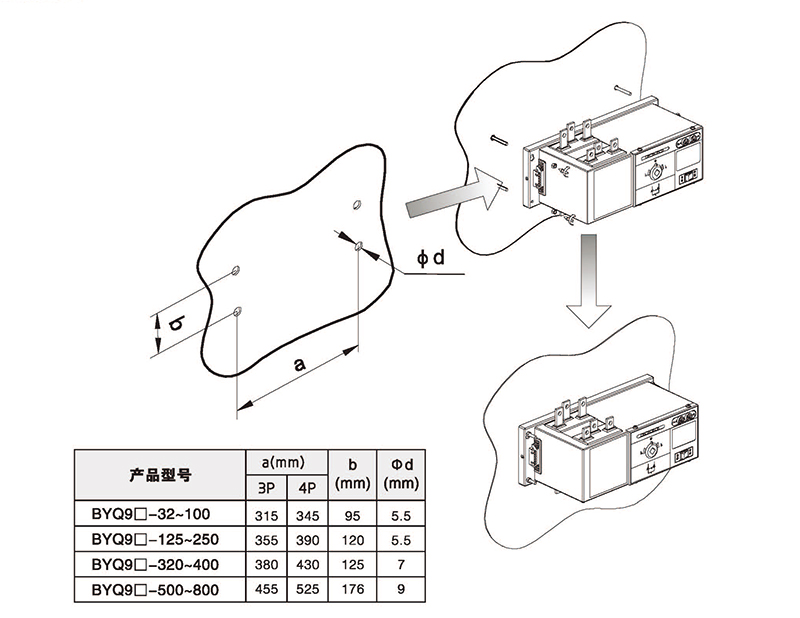

安装方式

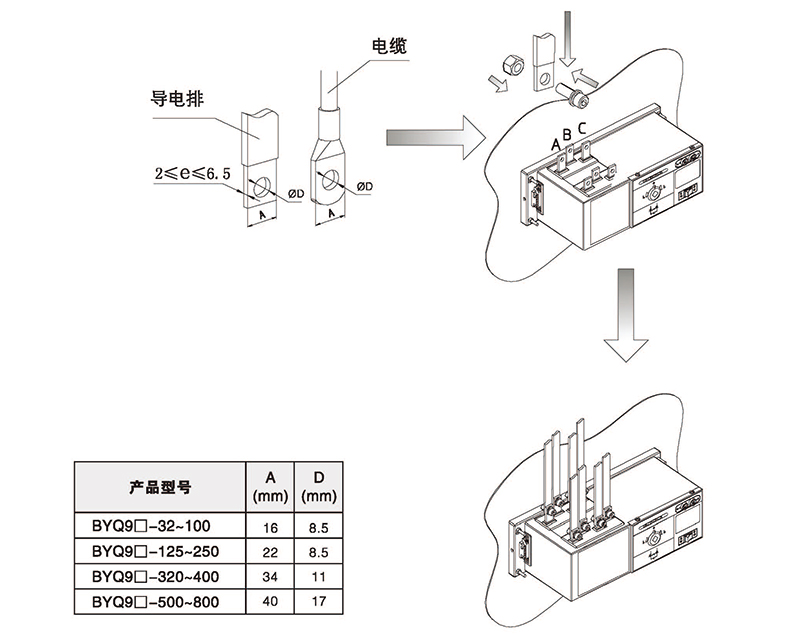

接线方式
