BYQ6系列CB级双电源自动转换开关

控制器功能介绍

BYQ6-63自动转换开关根据工作电源的电压状态，以及用户所设置的工作方式，决定是否从一个电源转向另一个电源。它的功能取决于其所配的控制器，控制器包括A型和B型两种。

A型控制器可以检测三相的断相和失压故障，并根据用户设定的转换和返回延时实现电源的切换。用户可以根据实际需要增加消防切非和信号反馈功能。

B型控制器可以检测三相的断相、欠压、过压和失压故障，并根据用户设定的转换和返回延时实现电源的切换。用户可以根据实际需要增加消防切非和信号反馈功能。

B型控制器比A型控制器增加手动强切功能和发电机控制功能，并且延时时间的设定范围更广。

产品型号

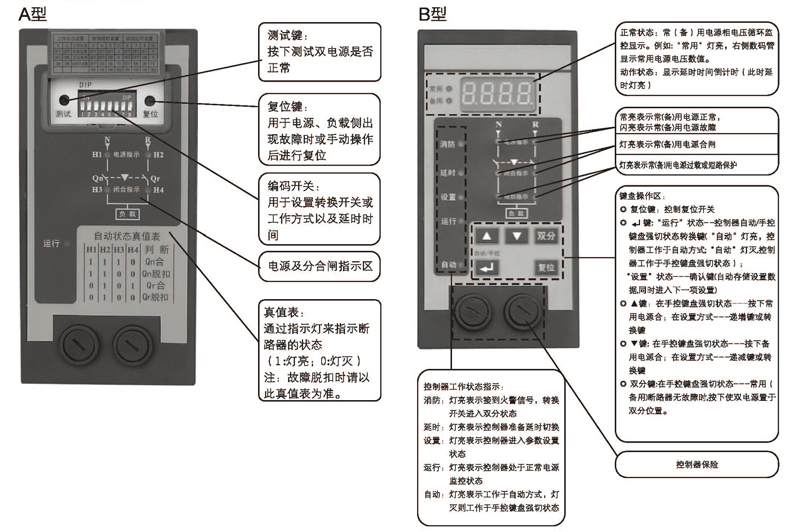

按键功能示意图

控制器操作介绍

延时时间及工作状态的设定

转换延时t1：0，5，15，30s

返回延时t4：0，5，15，30s

工作状态：自投自复、互为备用、自投不自复

A型控制器动作参数设置

指示灯

H1指示灯：常亮常用电源正常，闪亮常用电源故障

H2指示灯：常亮备用电源正常，闪亮备用电源故障

H3指示灯：灯亮常用电源闭合

H4指示灯：灯亮备用电源闭合

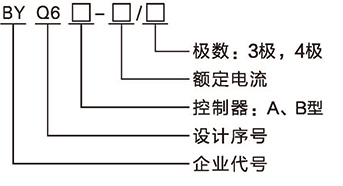

产品型号及其含义

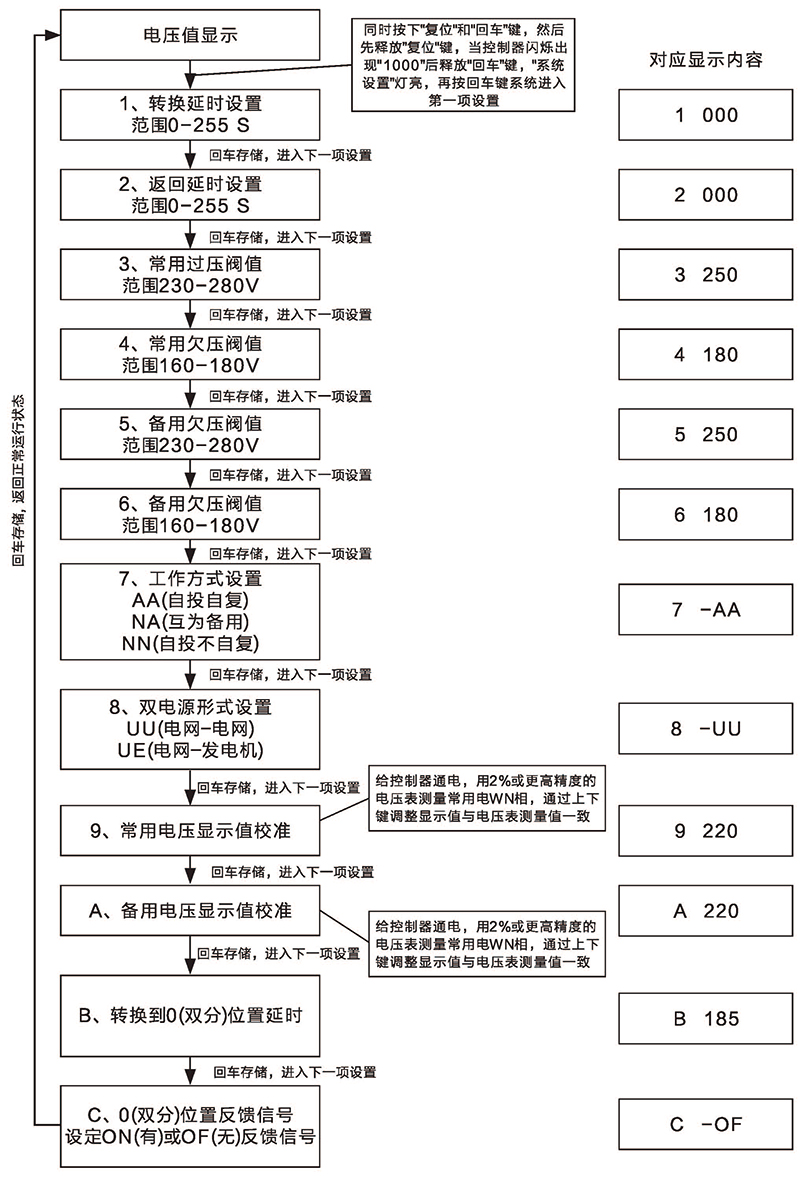

注：参数设置中间过程，如后面参数项无需修改设置，可在回车存储后，直接复位，恢复到运行状态。上图设置流程中，右方数码管示意值为出厂默认设定值（9、A项根据实际校准值除外）

1-8设置项用户可根据需求自行设定，9-C项设置为出厂产品校准用，非专业技术维修人员请勿擅自修改。

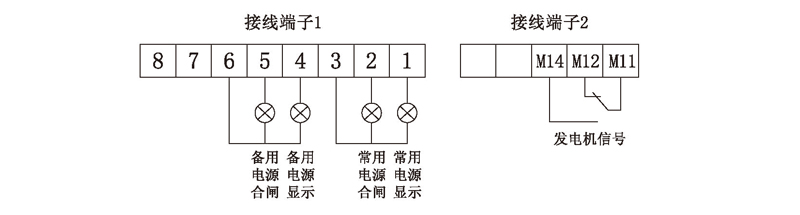

用户接线端子

注：发电机启动端子仅有B型控制器具备，且在常用电源正常时常闭触点断开，当常用电源故障时常闭触点闭合以接通发电机启动电路；常开触点与之相反，请用户注意。

非标产品使用，连接等应按非标产品实际定制情况而定。

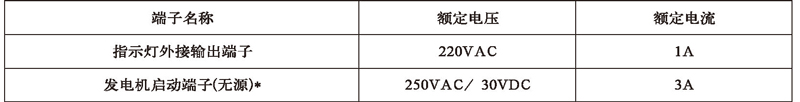

外接端子电气参数

注：此处指无源触点的额定负载电压及额定负载电流值
