BYQ2系列CB级双电源自动转换开关

应用范围

BYQ2双电源自动切换开关适用于交流50Hz，额定工作电压380V、额定工作电流16A~1600A双电源供电系统，用自动或手动操作方式完成常用电源与备用电源之间的切换。该切换开关主要用于医院、商店、银行、化工、冶金、高层建筑、军事设施等重要场合。

基本结构

BYQ2双电源自动切换开关主要由电源转换执行断路器组成，开关工作有三个状态位置供用户选择：常用电源（N）合、双分、备用电源（R）合，开关具有体积小、重量轻、工作稳定，使用方便等。

正常工作条件

1、安装的海拔高度不超过2000米。

2、周围环境温度上限不高于+40℃，下限不低于-5℃，24小时平均值不超过+35℃。

3、大气的相对湿度在周围空气温度为+40℃时不超过50?在较低的温度下，可以有较高的度，应考虑到湿度变化会发生产品表面的凝露。

4、无爆炸危险的介质，且介质无足以腐蚀和破坏绝缘的气体与尘埃。

5、无显著摇动和冲击震动的地方。

型号含义

安装及使用方法

接线时，常用电源N应接入常用电源执行断路器QN，备用电源R应接入备用电源执行断路器QR。当QN和QR为四极断路器时，接线方式按接线图1，其中QN和QR的1、3、5为三相（A、B、C）进线端，2、4、6为三相出线端，7为零线（N）进线端，8为零线出线端。若选用断路器为三极断路器，则必须将常用电源（N）的零线NN和备用电源（R）的零线RN分别接到上端挡板上①号常用零线接线端子与③号备用零线接线端子上，该三极专用接零线端子在两台断路器中间，具体操作见接线图1。

双电源切换开关自动控制器的工作电源取断路器QN和QR的进线端A相和零线N，若选用断路器为三极断路器时，必须要接①号零线NN和③号零线RN，该三极专用接零线端子在两台断路器中间，在自动电源切换开关安装，接线过程中，切不要把原接在断路器进线端的本机控制器线忘掉，碰断或短路等。

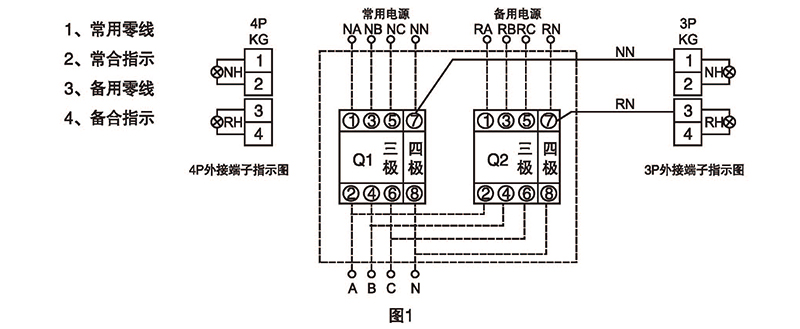

主回路接线图与外接电源合闸指示

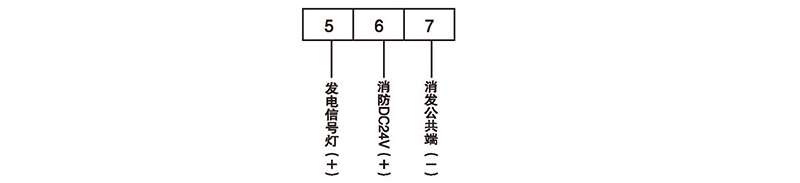

消防与发电功能

如果用户需要消防与发电功能时，用户与制造厂协商定制，接线图如下；

使用操作

无论常用电源和备用电源有无电压，均可采用手动操作方式。手动操作时，应将手动一一自动按钮置于手动操作位置，当推动手顺时针旋转至终端时，备用电源执行断路器QR分闸，常用电源执行断路器QN合闸；当推动手柄逆时针旋转至终端时，备用电源执行断路器QR合闸，常用电源执行断路器QN分闸。

面板中，电源指示灯，若该灯不亮，说明自动控制盒工作电源有故障，不能操作开关。待修复正常后，将手动一一自动按钮置于自动位置状态，如果常用电源供电正常，切换开关将自动投入常用电源执行断路器QN合闸状态，面板中常用电源N指示灯亮；如果常用电源供电不正常，则切换开关将自动换到备用电源QR供电，备用电源R指示灯亮。

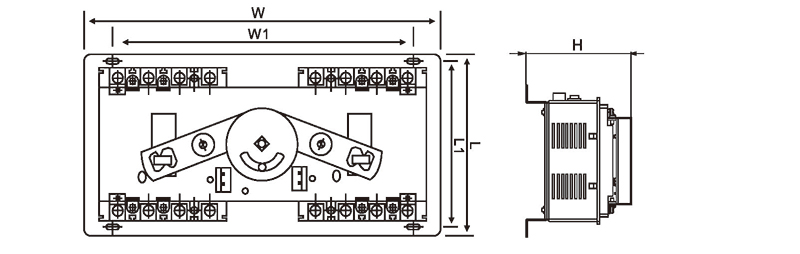

外形及安装尺寸

安装尺寸

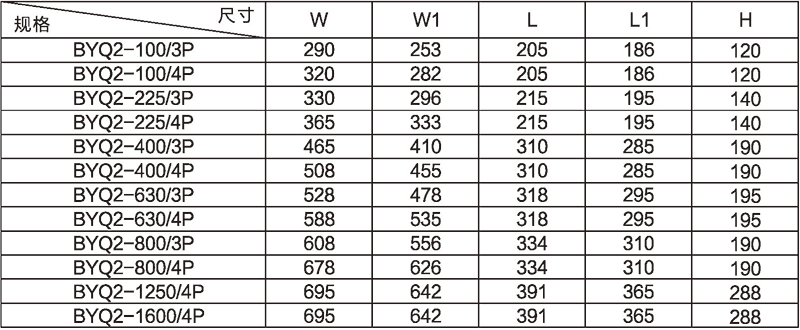

BYQ2自动电源切换开关安装尺寸

安装及使用方法

1、不可以带电播插拔控制器插头，否则将导致触电危脸或产品损坏。

2、非专业人员禁止操作或维修，否则将导致触电危险或产品损坏。

3、本产品用户无需改动，否则将导数产品损坏。

4、负载容量不能超出开关的额定容量，否则将导数开关脱扣或烧坏。

5、不可以将零线（N）误接入相线，两路断路器输入必须一致，选用三极断路器时，将常用电源（NIN）和备用电源（RN）零统分别接到接线端子（KG)第1脚（NN）与第3脚（RN），否则将导致开关损坏。地线应接可靠，确保使用安全。

6、不能直接安装在户外工作，否则缩短使用寿命或引起不良反应。

7、不可以直接安装在易燃易爆、潮湿、阳光直射、高温、振动、冲击等地方。否则将缩短使用寿命或导致产品燃烧爆炸。

8、不可以直接安装在有导电尘埃，金属丝侵入的地方，否则将会导致产品损坏或机械故障。

维护

切换开关面板设有两只1A熔断器和一只四位接线端子，熔断器作为自动控制盒短路保护。接线端子则为指示信号灯至控制箱而板提供有源电源，其电压为交流220V，电流为15mA，其中1、2为常用电源信号合闸指示，3、4为备用电源信号合闸指示，具体操作可参考菌机携带接线图中的控制箱信号灯餐接虚线部分。（指示灯接线方法见图1）

订货须知

用户应提供知下详细资料；

1、产品名称型号规格及数量；

2、如有特殊安装条件或特殊场所使用，应提供相应技术资料或与本公司协商。
