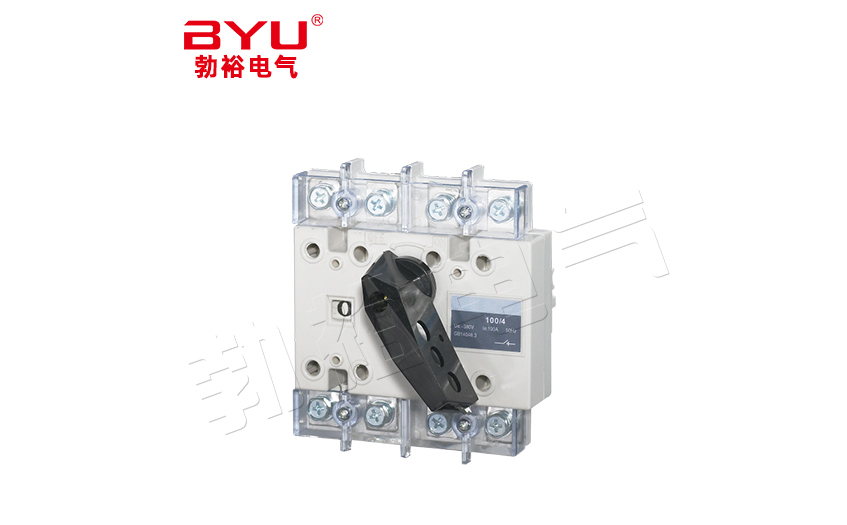

BYGL-100A系列负荷隔离开关

产品概述

BYGL系列隔离开关，适用于交流50Hz、交流额定电压690V及以下、直流额定电压440V及以下，额定电流至3150A。

在工业企业配电设备中，可供不频繁手动接通和分断电路及隔离电源用，中125A~630A可作为频繁接通和分断。

符合标准：GB14048.3、IEC60947-3。

产品型号及其含义

正常工作条件及安装条件

周围空气温度不高于+40℃，不低于-5℃。

安装地点的海拔不超过2000m。

湿度：

当温度为+40℃时，空气的相对湿度不超过50?在较低的温度下可以允许有较高的相对湿度，例如20℃时达90?对由于温度变化偶尔产生的凝露应采取特殊的措施。

周围环境的污染等级为3级。

开关应安装在无显著握动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

主要参数及技术性能

BYGL-63-250A电器性能与机械性能

安装方式

安装方式如圈示，柜外操作需加装长轴，要求装在面（门）板上的手柄（轴)和长轴同轴（对准）。否则，柜门不易开闭及操作费力，并导致操作机构损坏。按照产品至门板的安装距离、并加上轴伸入手柄的长（约30毫米）确定轴的长度。

BYGL-63~100A系列-隔离开关外形与安装尺寸
