什么是双电源转换开关

它由一个（或几个）开关器件和其他必要的设备组成，用于检测电源电路和自动将一个或多个负载电路从一个电源转换到另一个。

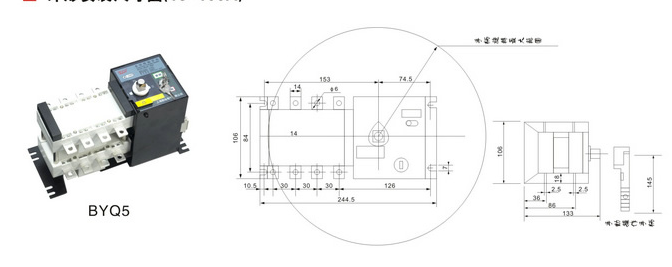

ABB双电源转换开关

双电源转换开关用途

双电源开关是一种广泛应用的电力变换设备。当公共电源无电压、欠压、过电压、缺等故障时，可以快速替代从公共电源到备用电源的负载，从而保证功耗的连续性和可靠性。

双电源转换开关分类

应用程序域编辑器双电源自动转换开关可通过电动和手动操作自动操作。

双电源自动转换开关：自动、电动和手动操作

双电源手动开关:手动操作(通过处理和轴)

低压配电系统

应用领域

随着现代工业的快速发展，许多工业，如机场、医院、消防和重要的军事设施，对电源的可靠性都有很高的要求。一旦发生电源故障，就会产生严重后果。

关键参数解读

壳架额定电流

这与额定电流相对应。外壳电流实际上是断路器的大小。因此，具有相同外壳框架电流的断路器的额定电流可能不同，但安装尺寸相同。断路器的额定电流不应高于底盘的电流。

额定电流

断路器正常运行时允许通过的**电流。

额定极限分断能力

安全切断故障电流的能力取决于其所在电力系统的短路容量。分断能力的双电源断路器的分断能力取决于身体使用。

极数

2P、3P、4P

双电源开关级数

控制器类型

终端型；基本型；智能型；电子型；II型；II型；I型；防火；根据每个品牌的定义

用传统电磁继电器构成

数字电子型智能化产品

电器级别

CB级

它由两个断路器(微型断路器、塑料外壳断路器)作为执行器、联锁转换机构、框架等组成。

其优点是：一般具有热过载保护功能和短路保护功能，制造成本低.

它的缺陷是:大尺寸比较高,转换速度较慢(超过1.5s)。

CB级双电源开关

PC级

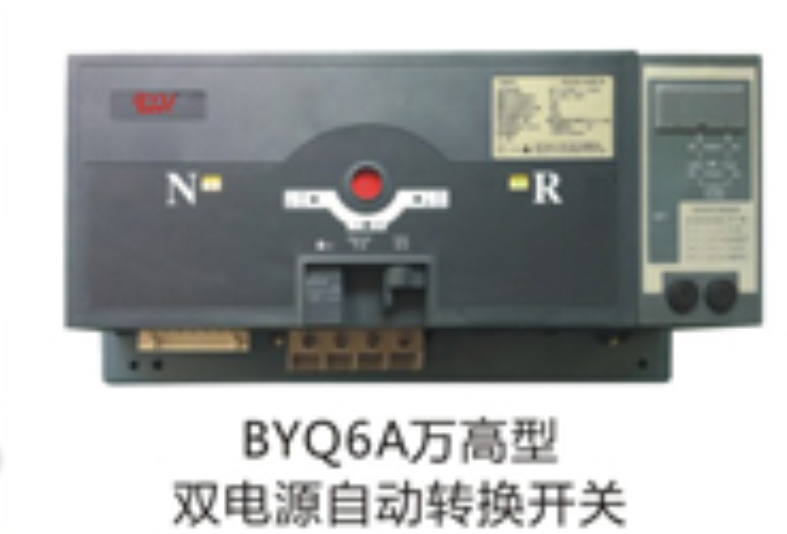

PC级双电源开关

开关体有两种结构形式：一种是由两个完全相同的隔离开关或负载开关和机械联锁操作机构组成，另一种是集成的专用PC自动转换开关。对整个开关（包括触头材料、压力、分离速度、灭弧机构、传动机构等）进行独立设计。

其优点是：结构简单，体积小，转换速度快(小于ms)。有较高的耐受性和沟通能力。

缺点是:一般需要另外配备短路保护电器、制造成本高。

运行模式

自切换是自更新；自切换不是自更新；互待；自切换是自更新，自切换不是自更新，互待；电网发电；电网-电网

双电源开关一般分为两种模式：自动模式和手动模式。

根据自动工作方式下备用电源的不同，将双电源开关的控制功能分为供电系统、供电系统和发电机供电系统。

电网发电机供电系统可以分为自投式、自投式和非自投式两种。
