CB级双电源自动切换开关

当常用电源正常，功能键置于自动档时，备用断路器分、常用断路器合，以保护常用电源接通负载。当常用电源A一相或三相全部电压中断时，ATS将负载从常用电源转换到备用电源(当备用电源有正常电压时)，并在常用电源恢复至正常时，又将备用电源转换至常用电源。

CB级产品结构与特点

CB级系列智能型双电源自动转换开关是由两台三极或四极的塑壳断路器及其附件(辅助、报警触头)、机械联锁传动机构、智能控制器等组成。分为整体式分体式两种结构。整体式是控制器和执行机构同装在一个底座上；分体式是控制器装在柜体面板上，执行机构装在底座上由用户安装在柜体内，控制器与执行机构用约2m长的电缆连接。其特点是：

两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底杜绝了两台断路器同时合闸的可能性。

智能化控制器采用以单片机为控制核心，硬件简洁，功能强大，扩展方便，可靠性高；

具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能；

自动转换参数可在外部自由设定；

具有操作电机智能保护功能；

本装置带有消防控制电路，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分闸状态；

留有计算机联联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能。

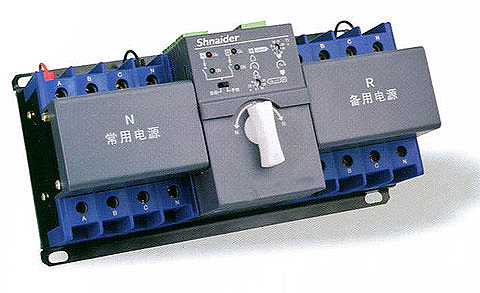

WATSN系列产品结构与特点

WATSN系列智能型双电源自动转换开关是由两台三极或四极的微型断路器及其附件、机械联锁传动机构、控制器等组成。

其特点是：

具有体积小，结构简单；操作方便，使用寿命长，3P、4P均可提供；

开关转换驱动采用单电机驱动、平稳、无噪音、冲击力小；

具有机械联锁和电气联锁，转换可靠，手动、自动转换均可；

常用、备用断路器额定电流可以不同；

A.T.S内装有接线端子供用户接线可以反映断路器(开或闭)状态；A.T.S面板上有各种指示。
