双电源配件的二段式和双电源三段式的区别

双电源二段式只有两种切换状态：S电源供电----B电源供电

双电源三段式是三种切换方式：A电源=====完全中间位置=====B电源供电

双电源二段式是指双电源只有两个工位，即常用电一个工位和备用电一个工位。

双电源三段式即除了常用电和备用电两个工位还用个中间位。

一般双电源两段式只有PC级有，CB级的一般都有三个工位。

PC级的大容量的开关大部分的厂家是做不到两段式的！中间位给切换过程中产生的冲击一个缓冲的时间，以利于灭弧，保证切换安全

CB级一般都是三段式的双电源，带有保护功能，即大负荷或短路电路切换开关动作切换至中间位，两路电源同时断电，这样双电源就违背了它本身所具有的功能。即保证电气设备连续可靠的运行！还有一种可能，因为CB级三段式双电源开关是有两个断路器或接触器加机械连锁、电动装置......众所周知CB级双电源带有保护功能，即出现短路电路时，双电源保护起作用跳脱，因为由机械连锁一路跳脱另一路同时合闸，这样的话短路电路还没有排除，会对电气设备造成重复性的损伤，这样的切换也是没意义的！

所以搞明白两者区别，就知道该怎么用了。

如果你的设备需要检修或者完全断开电源进行测试的话，**选三段式双电源。当然价格略高一点。

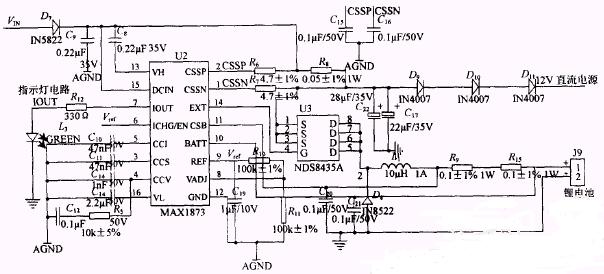

下图为工作原理图
